小型恒溫恒濕試驗箱制冷系統溫度控制器



 小型恒溫恒濕試驗箱制冷系統溫控器好壞的判剮

對于帶有 小型恒溫恒濕試驗箱制冷系統半自動化霜按鈕的溫控器，可以將萬用表的兩個表筆分別接在溫控器的兩個接線端子上，萬用表置電阻擋，在室溫下測得電阻應為零；按下化霜按鈕，可以聽到“咋哆”聲，電阻應為∞；當松開按鈕后聽到“咔嚓”聲按鈕彈回，且 小型恒溫恒濕試驗箱制冷系統電阻又變?yōu)榱?，即說明感溫劑沒有泄漏。不能彈回即表明感溫劑已泄漏，若感溫元件正常，但電阻值始終為∞，則可將溫度調節鈕來回旋轉數次，若觸點仍不能閉合（即電阻仍不能變?yōu)榱悖?，則說明動作機構失靈或觸點燒壞造成接觸不良，需拆開修復或更換新品；若觸點能閉合，可將溫控器放入制冷正常的 小型恒溫恒濕試驗箱冷凍室內檢查其靈敏度，當 小型恒溫恒濕試驗箱制冷系統冷凍室溫度降至溫控器所控制的預定溫度時，電阻值由零變?yōu)?infin;。（即由接通變?yōu)閿嚅_），將溫控器從冷凍室內拿出，經較短時間電阻值又由∞變?yōu)榱悖瑒t說明溫控器是好的，否則靈敏度不合格。

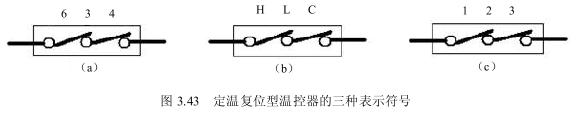

對于 小型恒溫恒濕試驗箱制冷系統定溫復位型溫控器，因不具有半自動化霜功能，故只需檢查其觸點的接觸情況和控溫的靈敏度即可，方法同上述；但定溫復位型溫控器有三個接線端子，不同 小型恒溫恒濕試驗箱產品采用的 小型恒溫恒濕試驗箱制冷系統溫控器型號也不同，圖3.43所示給出了三種不同的接線端子標示符號，圖中的6-3開關［同圖中的H-L和圖（C）中的1-3］稱為測試區溫度補償開關，它在控溫可調范圍內始終是閉合的，只有當溫控器旋鈕置于OFF（關）位置時，固定在旋鈕軸上的絕緣撥桿撥開固定有觸點的彈簧片而使觸點6-3斷開，而開關3-4［同圖中的L-C和圖（C）中的3-2］稱為溫控開關，它的通斷由箱內溫度決定，在室溫下應為接通狀態。
