一、CH372芯片概述
目前USB接口芯片主要有兩種：一種是內置有CPU功能的芯片，另外一種則是純粹的USB接口而內部不集成有CPU的芯片，CH372就屬于這類。在本設計中，因?yàn)?/font>USB接口只作為C8051F020單片機與U盤之間的通信橋梁，它不用與計算機連接，而且受到單片機寫入數據的控制，因此內置有CPU功能接口的芯片不適合本設計要求，選擇了CH372純USB接口轉換芯片。在單片機本地端，CH372芯片具有8位D0～D7數據總線、寫引腳線（WR#）、讀引腳線（RD#）、片選控制線（CS）及中斷輸出控制線（INT），能與C8051F020方便的連接。在計算機端只需調用CH372內的動態鏈接庫，便可以方便的與計算機應用層操作對接。CH375芯片具有如下特點:
1）提供即插即用的USB設備接口，全速傳輸數據。
2）支持三種USB的數據傳輸方式：控制方式、批量方式及中斷方式。
3）自動檢測U盤的連接與斷開的同時，發出此事件的通知。
4）內置了USB通訊的底層協議，使得單片機端的編程只完成數據交換即可。
5）工作電壓為+5V且具有具有低功耗工作模式。
二、 C8051F020控制CH372的原理

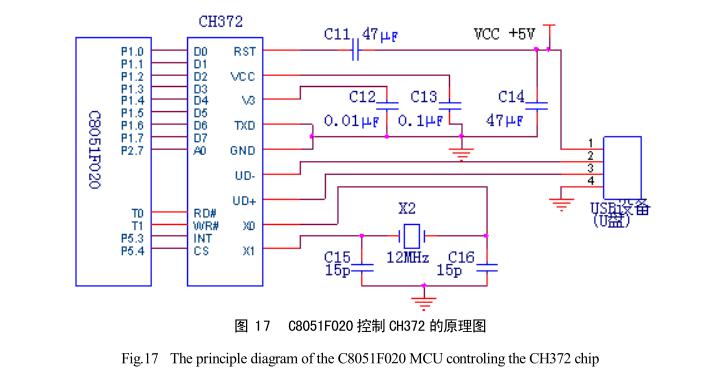

如圖17所示，本設計中CH372的數據線連接單片機的P1.0～P1.7口；讀引腳與寫引腳分別對應單片機的讀選通與寫選通引腳；片選控制線與P5.4口相連；地址輸入引腳A0與P2.7相連；中斷輸出線與普通引腳P5.3連接，采用查詢方式獲其中斷請求。對CH372的操作分為數據傳輸與命令碼寫入兩類。對數據的傳輸操作又分為一下兩種情況：當WR=1且CS=RD=A0=0時，芯片內存儲的數據經由D7～D0被讀出；當RD=1且CS=RD=A0=0時，單片機經由D7～D0向CH372寫入數據。對命令碼寫入的操作，當RD=A0=1且CS=WR=0時執行。http://www.ascend-staffing.com
