一、操作步驟：

1、核相準備：將采集器X、Y分別安裝在兩棵絕緣操作桿上，打開主機電源。

2、儀器自校：將X、Y采集器分別掛靠在帶電的電氣設備或帶電的高壓線路的同一相的同一側上，主機顯示屏顯示X、Y同相，說明儀器完好。

3、現場核相：將一個采集器的采集頭放在某一相線路或設備的一側不動，將另一個采集器的采集頭放在線路或設備另一側的任意一相上： （1）若主機顯示屏顯示“同相”，則X和Y采集器所測的導線是相同的一相；（2）若主機顯示屏顯示“不同相”，則X和Y采集器所測的導線不是相同的一相。

4、核相順序：核相順序按照AA’、AB’、AC’、BA’、BB’、BC’、CA’、CB’、CC’的順序依次進行核相。

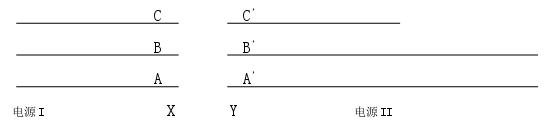

如圖：

二、注意事項：

1、絕緣操作桿應每年進行一次工頻耐壓試驗， 試驗電壓按220KV電壓等級的絕緣操作桿進行（最細的一節內部有內置天線，此節不能進行耐壓試驗）。且每次使用前均應用2500V搖表進行絕緣電阻測量。

2、核相試驗時，采集器在換相過程中不能橫向移動，以防止造成兩相之間短路。

3、35KV以上線路核相時，X和Y采集器應采用非接觸方法核相。

4、當采集信號減弱或沒有顯示時，應檢查采集器內的電池并立即更換新電池。http://www.ascend-staffing.com
