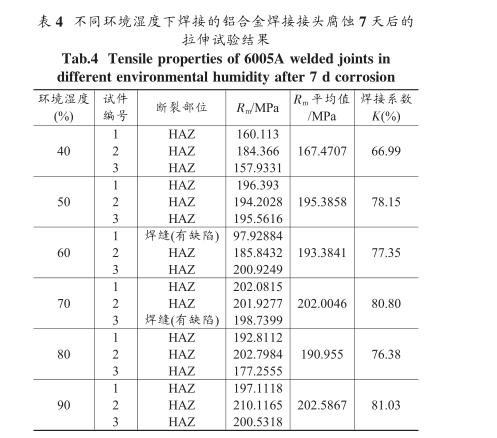

14天后其拉伸性能試驗結(jié)果如表4、5所示。可見，腐蝕后，各環(huán)境濕度條件下焊接的鋁合金焊接接頭的拉伸試件均斷在熱影響區(qū)。腐蝕后焊接接頭的

抗拉強度比腐蝕前有明顯下降，這主要是由于焊接接頭處蝕坑的出現(xiàn)，減少了有效截面面積，從而使抗拉強度降低。

(1)在6種環(huán)境濕度條件下焊接的6005A鋁合金焊接接頭，鹽霧腐蝕14天后其腐蝕失重量比腐蝕7天后的失重量多，但是腐蝕速率低。

(2)鹽霧腐蝕7天時，隨焊接環(huán)境濕度的加大，焊接接頭的腐蝕速率先升高后下降，入穩(wěn)態(tài)流變階段，隨著變形程度的增加，動態(tài)再結(jié)晶繼續(xù)進行，而晶粒尺寸趨于均勻，界面出現(xiàn)共同晶粒。

在AZ31與AZ31同種材質(zhì)鎂合金累積疊軋焊過程中界面兩側(cè)發(fā)生了動態(tài)再結(jié)晶現(xiàn)象。隨變形量的增加，動態(tài)再結(jié)晶程度增大，界面孔洞逐漸消失，原界面處逐漸被再結(jié)晶形成的共同晶粒所覆蓋。當累積疊軋變形量大于60%時，其界面結(jié)合良好。界面結(jié)合的機制是兩側(cè)晶粒通過動態(tài)再結(jié)晶在界面上形成共同晶粒。http://www.ascend-staffing.com
