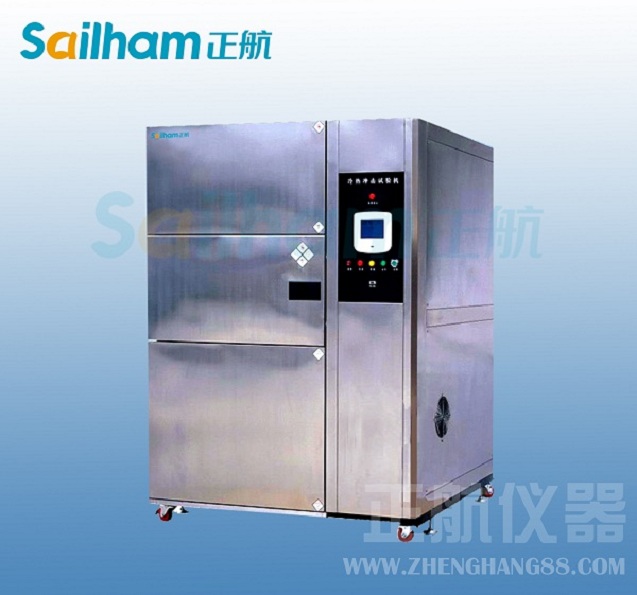

冷熱沖擊試驗箱主要電路介紹

  冷熱沖擊試驗箱電路分析。振蕩電路提供微處理器時鐘基準信號 ,振蕩信號的頻率是 4 .19MHz。用示波器測量 14腳 ,可以看到 4 .19MHz的正弦波。時鐘電路是由晶體 NT及兩個電容、+ 5V直流電源等組成并聯諧振電路 ,與單片機內部振蕩電路相連。其內部電路以一定頻率自激振蕩 ,為單片機工作提供時鐘脈沖。故障分析。如果 NT損壞或者振蕩電路中某一元件損壞 ,就不能給 CPU提供時鐘脈沖 , CPU將不能工作 ,整機處于保護狀態。

冷熱沖擊試驗箱復位電路

電路分析。主芯片 CPU75028的 ( 13 )腳為復位電平檢測腳 ,低電平使復位有效。正常工作時為高電平 ,其工作原理如下 :

1、復位工作狀態。當電路中 A點電位低于 3 .9V時 , ZD1處于截止狀態 , B點電位為 0V ,則 T2處于截止狀態 ,而 T1則因 Ube> 0 .7V ,飽和導通 ,輸入主芯片第 ( 13 )腳的電位為低電平 ,進行復位。每次上電時 ,當電源電壓處于 0 .7～3 .9V之間時 ,則 (13 )腳為低電平進行復位清零。當電源電壓偏低 (低于 3 .9V)時 ,則主芯片 ( 13)腳為低電平 ,強行復位 ,單片機停止工作。

2、正常工作狀態。當電路中 A點電位為正常值 5V時 ,硅穩壓管 ZD1導通 , B點電位高于 0 .7V ,則 T2處于飽和狀態 ,將 T1的基極電位鉗制在低電位 ,使 T1處于截止狀態 ,主芯片的第 (13 )腳則為高電平 ,機器正常工作。

3、冷熱沖擊試驗箱主要元器件作用。

①當 T1、T2三極管損壞 ,穩壓二極管 ZD1損壞 ,復位電路不工作 ,整機工作不正常。

②當電阻開路或電容漏電 ,復位電路均無法正常工作 ,整機工作失常。

③ R14、C25為 MC34064外圍輔助元器件。

4、主要元器件作用。

① 3PIN為光敏三極管 ,如其損壞 ,無法接收紅外遙控脈沖。

② R13為限流電阻 ,如果出現開路故障 , ( 35)腳接收不到遙控脈沖。

③ C19為抗干擾電容 ,如其短路時 ,所接收遙控脈沖對地短路。

冷熱沖擊試驗箱溫度檢測電路

 1、電路圖分析 ( TA指室內環境溫度 , TC指蒸發器管溫度 )。當溫度改變時 , TA、TC溫度傳感器阻值也隨之改變 ,通過 R32、R27電阻分壓后輸入主 IC(75028) , ( 24)腳、(25)腳電壓也隨之改變 ,從而完成由溫度信號向電壓信號轉變的過程 ,實現溫度的檢測。

2、主要元器件作用。當 TA、TC開路或短路時會使輸入至 IC(24)、(25 )腳電壓不正常。另外 , R32、R27開路 ,會使 ( 24)、(25 )腳電壓變?yōu)楦唠娖健?/font>R11、R12開路 , C15、C16短路 ,會使 (24)、( 25)腳電位變?yōu)?nbsp;0V ,造成整機保護性停機。當 TA、TC特性不好時 ,會造成主 IC輸入電壓不正常 ,也會造成風速不可調、不停機等故障。
